二代防水智能灌溉控制終端

智能控制終端采用高度集成設備，集成控制模組、供電模組、計量模組、通訊模組、刷卡器、外接傳感器 485 標準接口，通過控制程序?qū)崿F(xiàn)對各組件采集數據的解析處理及集中控制。

關鍵詞：

二代防水智能灌溉控制終端

所屬分類：

智能產品系列

咨詢熱線：

0392-5823666

在線咨詢

推薦產品

產品參數

　　MOIST-H型防水智能控制終端

　　咱們自研控制器在關鍵零部件上均采用了進口品牌，而其余控制器則使用了國產品牌;在顯示效果和人機交互界面上，咱們自研控制器使用了高分辨率的彩色觸摸屏，而其余控制器使用的還是低分辨率的單色液晶屏;另外，咱們自研控制器采用外置天線，其余控制器則采用內置天線。功能方面，自研控制器的擴展功能遠多于新開普控制器，具有較好的靈活性。特別是可接入的傳感器方面，開關信號、脈沖式傳感器均可同時接入多路，而對于其余控制器，只能接入1路開關信號或脈沖傳感器。

　　二、產品外殼結構設計

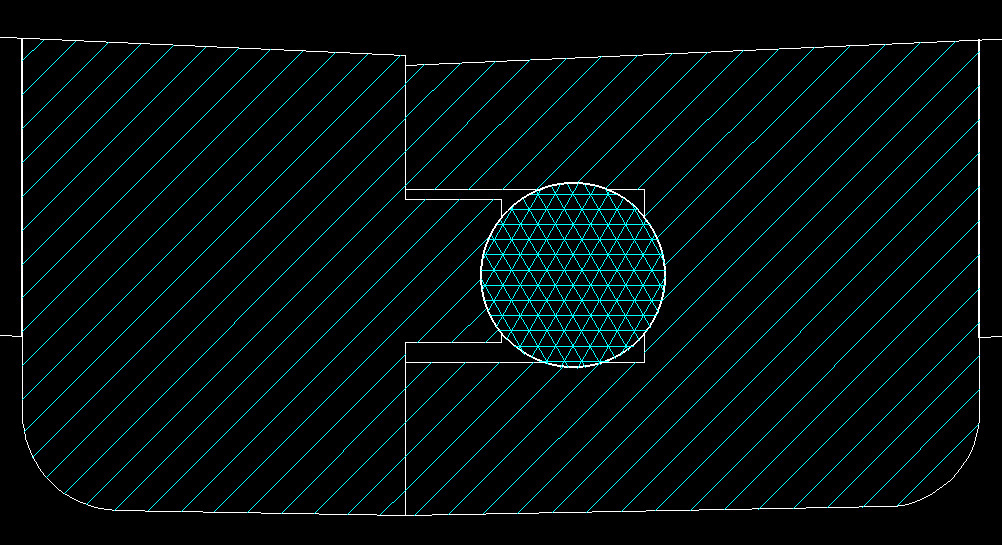

　　產品采用PC+阻燃ABS材質，其中上下殼體、空開門板、下蓋板結合處采用U型插槽對接設計，插槽內采用直徑2mm發泡高彈硅膠密封條壓緊密封，外殼電纜接線處分別采用IP67防水等級的塑料防水專用接頭接線，從根本上解決控制器在工作現場出現的凝露、霧化、氧化、噴水等情況對控制器造成的不良影響，使控制器能夠穩定、長久的正常工作。

示意圖如下：

　　三、控制器功能細節：

　　1、智能控制終端采用高度集成設備，集成控制模組、供電模組、計量模組、通訊模組、刷卡器、外接傳感器 485 標準接口，通過控制程序?qū)崿F(xiàn)對各組件采集數據的解析處理及集中控制?？刂葡到y(tǒng)可配合區域水價改革政策靈活配置計費策略，用戶刷卡時，余額充足執行開啟動作，余額不足提醒充值?？蓪崿F(xiàn)用電計量、用水計量、水電雙計等多種計量策略。支持階梯水價，各區域可按照本地水價策略設定階梯水價，支持水價等參數服務端下發。支持水權控制，可開啟和關閉水權，啟用水權時，水權用完自動停泵。

　　2、本控制系統可將獲取到的水井信息(經緯度、井號、井深、設備功率等)、用戶信息(身份信息、土地面積、聯系電話、所屬村莊)、灌溉數據(灌溉時長、開啟時間、關閉時間、本次使用水電量、累計使用水電量、消費數據)、故障數據(電壓、電流、用電量、異常用電)、外接設備數據(門控狀態、水量、壓力、水位、土壤墑情、雨量、氣象信息等)、統計數據(累計用水量、累計用電量、累計灌溉時長等)實時上傳并多中心上報。

　　3、本控制系統的外接設備(如：門控、流量計、水位計、壓力傳感器、液位傳感器、土壤墑情傳感器等)采用壓接式可插拔接線端子連接，連接可靠、施工維護方便;同時保留RS485接口和脈沖輸入接口兩種型式;其中RS485接口還具有擴展應用功能，不僅可以掛接流量計、液位傳感器、土壤墑情傳感器等傳感器，還可以外掛RS485傳感器、功能模塊或設備，實現現場到平臺的數據采集和平臺到現場的擴展控制，實現服務平臺端多場景應用控制功能，滿足外接設備多樣化需求。

　　4、集成控制模組實時檢測缺相、短路、漏電、過載、過流，欠壓、過壓、雷擊等供電異常信息和狀態，并做出相對應的保護動作。若待機時出現故障，禁止開泵;若灌溉過程中出現故障，則瞬間斷電，停止灌溉(該功能由芯片全程處理，無需采用傳統式電工元器件保護)，并通過液晶顯示屏或指示燈提示故障信息，保障人身、設備和財產安全。

　　5、通訊模組核心芯片采用硬加密方式進行安全加密，支持國家密碼算法，確保數據傳輸安全。

　　6、集成GNSS/GPS定位模塊，可實時獲取設備位置數據，支持防盜追蹤。

　　7、多種操作卡(管理卡、調試卡、用戶卡)滿足系統管理、調試和維護等應用需求。用戶卡充值及管理卡和調試卡發放管理具備多種方式，如電腦端(管理軟件)、手機端(便攜式管理機)等均可實現用戶卡充值和查詢、管理卡和調試卡的發放等操作。支持用戶卡區域和分組管理，用戶消費區域管理、充值管理更便捷。

　　8、系統可實現多種方式的脫機限額(如用電量限額、用水量限額、灌溉時間限額等)。當網絡連接異?；驍嚅_時，用戶仍可刷卡進行灌溉，直至脫機限額使用完畢;脫機灌溉過程中，用戶消費數據在本地實時記錄，一旦網絡通暢，自動上傳脫機數據，確保平臺數據的完整性。

　　9、內置儲能和存儲芯片，掉電時可立即存儲掉電時刻的運行數據，消費過程中由于停電等意外停泵不會丟失用戶消費數據，來電聯網后自動上傳停電運行數據進行結算。

　　10、智能控制終端支持中文顯示、語音播報、異常顯示與提醒，支持遠程控制、遠程升級等功能。

　　11、本控制系統具有外接傳感器輔助電源輸出，可向外接的小功率傳感器提供直流供電電源。

　　12、具有USB調試數據接口，采用USB-B標準數據插口，實現所有參數設置、實時數據讀取、數據記錄查詢、調試維護等功能。

　　13、具有調試電源輸入接口，采用標準的DC電源插口，方便現場施工安裝調試和維護。

　　14、控制系統具備無功補償功能，水泵功率超過11KW的，可支持軟啟動功能。

　　15、控制設備須具有接地保護裝置和浪涌保護功能，有明確的生產廠家或品牌標識，確保使用過程中的安全和技術支持及售后服務。

　　16、整機采用U型插槽密封設計，外接線纜穿線采用專用塑料防水接頭設計接線。

　　17、智能控制終端滿足省水利廳水價改革方案，由廠家負責與省廳系統參數對接。
